Choć polimetakrylan metylu wylewany (oznaczany symbolem GS z niem. Guss-Polymethylmethacrylat) oraz ekstrudowany (XT z niem. Extrudiert) mają identyczny wzór chemiczny meru `[-CH2-C(CH3)(COOCH3)-]n`, dla inżyniera materiałowego i operatora lasera CNC są to dwa fundamentalnie różne tworzywa konstrukcyjne. Błędny dobór gatunku płyty do procesu technologicznego skutkuje mikropęknięciami naprężeniowymi, klejącymi się wiórami lub zmatowieniem krawędzi.
Kluczowa różnica tkwi w kinetyce polimeryzacji i średniej masie cząsteczkowej polimeru. W PMMA wylewanym łańcuchy węglowe są dziesięciokrotnie dłuższe i silniej splątane niż w materiale wytłaczanym przez walce kalandra. W tej inżynieryjnej monografii zestawiamy laboratoryjne dane fizykochemiczne obu odmian, analizujemy rozkład naprężeń w świetle spolaryzowanym oraz definiujemy optymalne parametry cięcia wiązką lasera CO2.
1. Termodynamika i kinetyka produkcji: skąd bierze się dysproporcja mas molowych?
Sposób syntezy bezpośrednio kształtuje makrostrukturę polimeru:
- PMMA GS (wylewane): Płynny monomer — metakrylan metylu (MMA) z dodatkiem inicjatorów termicznych — wlewa się między dwie równoległe, polerowane tafle szkła krzemianowego uszczelnione elastycznym profilem. Polimeryzacja przebiega powoli w kąpielach wodnych lub piecach konwekcyjnych przez wiele godzin. Długi czas reakcji pozwala na swobodny wzrost łańcuchów do gigantycznej masy cząsteczkowej rzędu 1 000 000 – 3 000 000 g/mol.
- PMMA XT (ekstrudowane): Granulat polimerowy o wcześniej zdefiniowanej, krótszej długości łańcuchów (ok. 100 000 – 200 000 g/mol) jest topiony w cylindrze wytłaczarki ślimakowej i z siłą przetłaczany przez dyszę płaską na zespół walców kalandrujących. Proces jest ciągły, wysoce wydajny, lecz wprowadza kierunkową orientację włókien i znaczne anizotropowe naprężenia wstępne.
2. Inżynieryjne zestawienie parametrów fizykochemicznych
Poniższa tabela przedstawia porównanie znormalizowanych właściwości według normy ISO 7823 (część 1 dla GS, część 2 dla XT):
| Parametr fizyko-chemiczny | Metoda badawcza | PMMA Wylewane (GS) | PMMA Ekstrudowane (XT) |
|---|---|---|---|
| Średnia masa cząsteczkowa (Mw) | Chromatografia GPC | 10⁶ – 3×10⁶ g/mol | 10⁵ – 2×10⁵ g/mol |
| Tolerancja grubości płyty | ISO 7823-1 / 7823-2 | Rozrzut: ±(0,4 + 0,1×d) mm | Rygorystyczna: ±5% do ±10% |
| Temperatura ugięcia pod obciążeniem (HDT) | ISO 75 (1,8 MPa) | ok. 95 – 100°C | ok. 85 – 90°C |
| Współczynnik rozszerzalności termicznej | ASTM D696 | 0,065 mm/m/°C | 0,075 mm/m/°C |
| Odporność na rozpuszczalniki i alkohole | Test zanurzeniowy ISO 175 | Podwyższona (wolniejszy crazing) | Niska (błyskawiczne pęknięcia) |

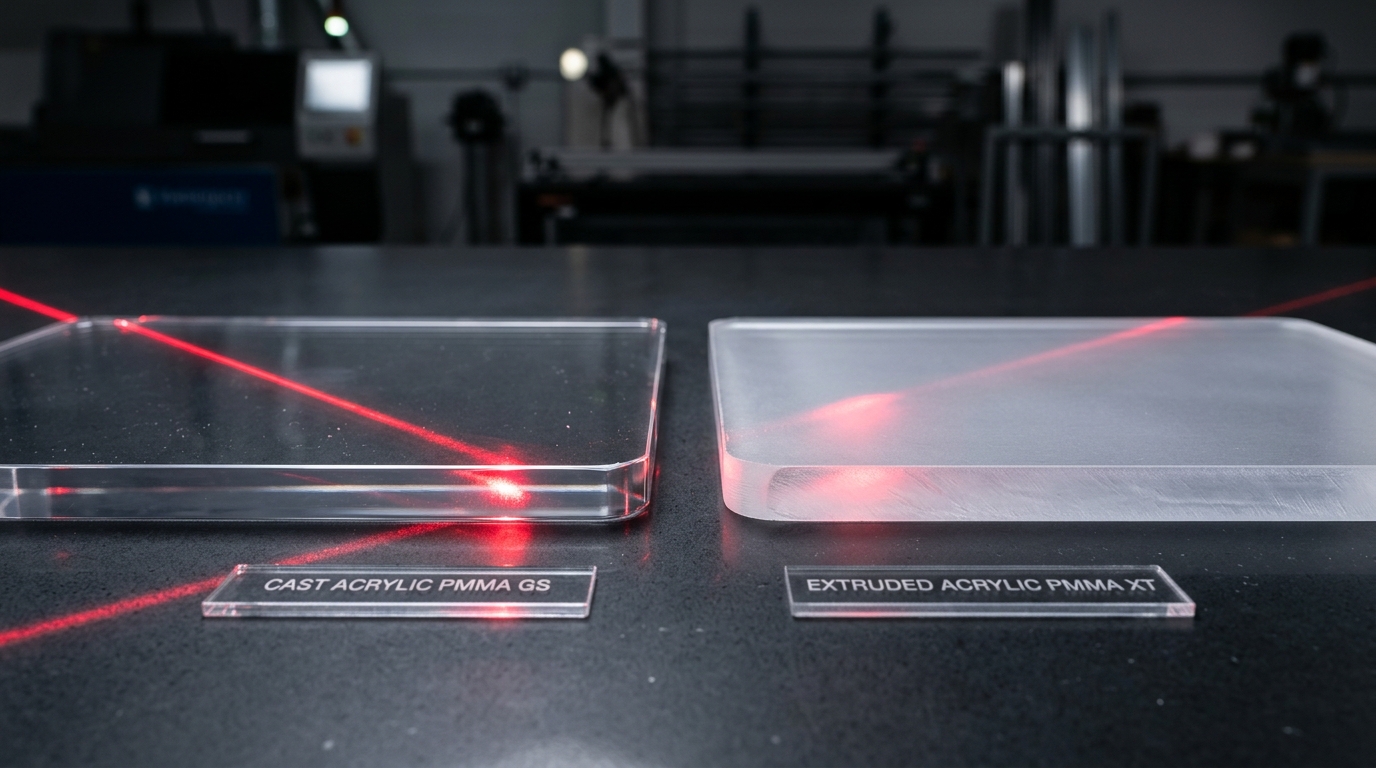

| Krawędź po cięciu laserem CO2 | Inspekcja mikroskopowa | Krystaliczna, szklista, brak zadziorów | Błyszcząca, lecz skłonna do przypaleń na wlotach |
| Grawerowanie laserowe | Wypalanie CO2 | Mlecznobiały, wysoki kontrast | Płytki, szary, lekko stopiony |

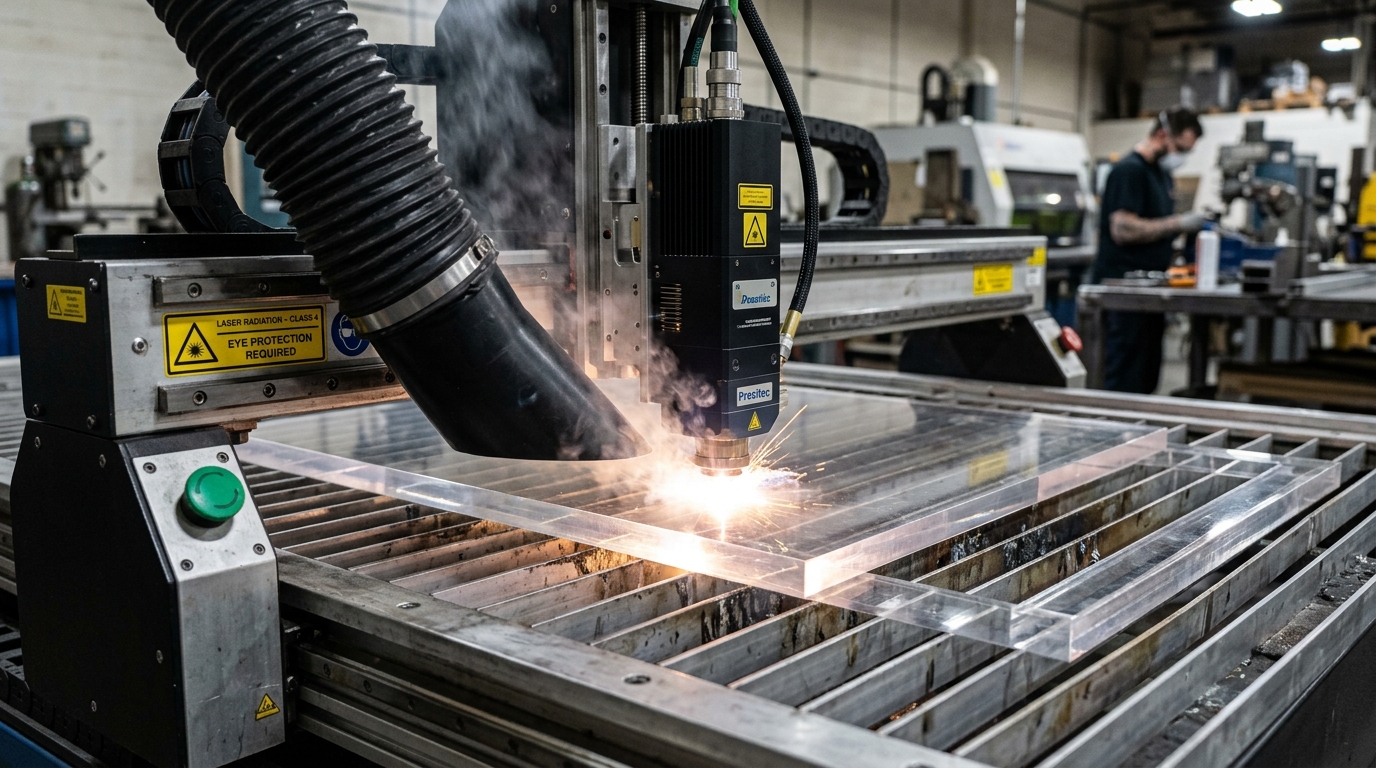

3. Zachowanie pod wiązką lasera CO2: depolimeryzacja vs topnienie
Wiązka lasera o długości fali 10,6 μm jest w całości pochłaniana w cienkiej warstwie powierzchniowej PMMA:
- W przypadku PMMA GS: Pod wpływem energii cieplnej dochodzi do czystej termicznej depolimeryzacji unzipping — łańcuchy polimerowe rozpadają się bezpośrednio do gazowego monomeru MMA, który jest natychmiast odsysany przez wyciąg technologiczny. Materiał niemalże sublimuje, nie tworząc lepkiego ciekłego kożucha. W efekcie krawędź jest idealnie prostopadła, krystalicznie czysta i pozbawiona mikrokropel.
- W przypadku PMMA XT: Krótsze łańcuchy powodują, że materiał przechodzi przez szeroki zakres stanu plastyczno-ciekłego przed odparowaniem. Ciekły akryl ma tendencję do spływania pod wpływem nadmuchu gazu wspomagającego, tworząc niewielkie zadziory (*burrs*) na dolnej krawędzi formatki. Co gorsza, po ostygnięciu krawędź płyty XT kumuluje olbrzymie naprężenia rozciągające — kontakt z alkoholem izopropylowym (IPA) lub klejem rozpuszczalnikowym powoduje natychmiastowe, katastrofalne spękanie siatkowe (*environmental stress cracking*).
4. Kiedy bezwzględnie wybrać GS, a kiedy wystarczy XT?
Z perspektywy optymalizacji budżetu inwestycji:
- Wybierz tańszą plexi ekstrudowaną (XT):
- Gdy formatka będzie wsuwana w ceownik lub ramę aluminiową o ściśle określonej tolerancji (np. listwa 3,0 mm wymaga płyty XT o grubości nominalnej 3 mm ±0,15 mm; płyta GS mogłaby mieć 3,5 mm i nie wejść w rowek).
- W płaskich osłonach antyram, prostych przegrodach biurkowych i seryjnych stojakach giętych termicznie na drutach oporowych.
- Zainwestuj w szlachetną plexi wylewaną (GS):
- Zawsze, gdy detal wymaga skomplikowanego cięcia laserowego, grawerowania matrycowego lub polerowania krawędzi.

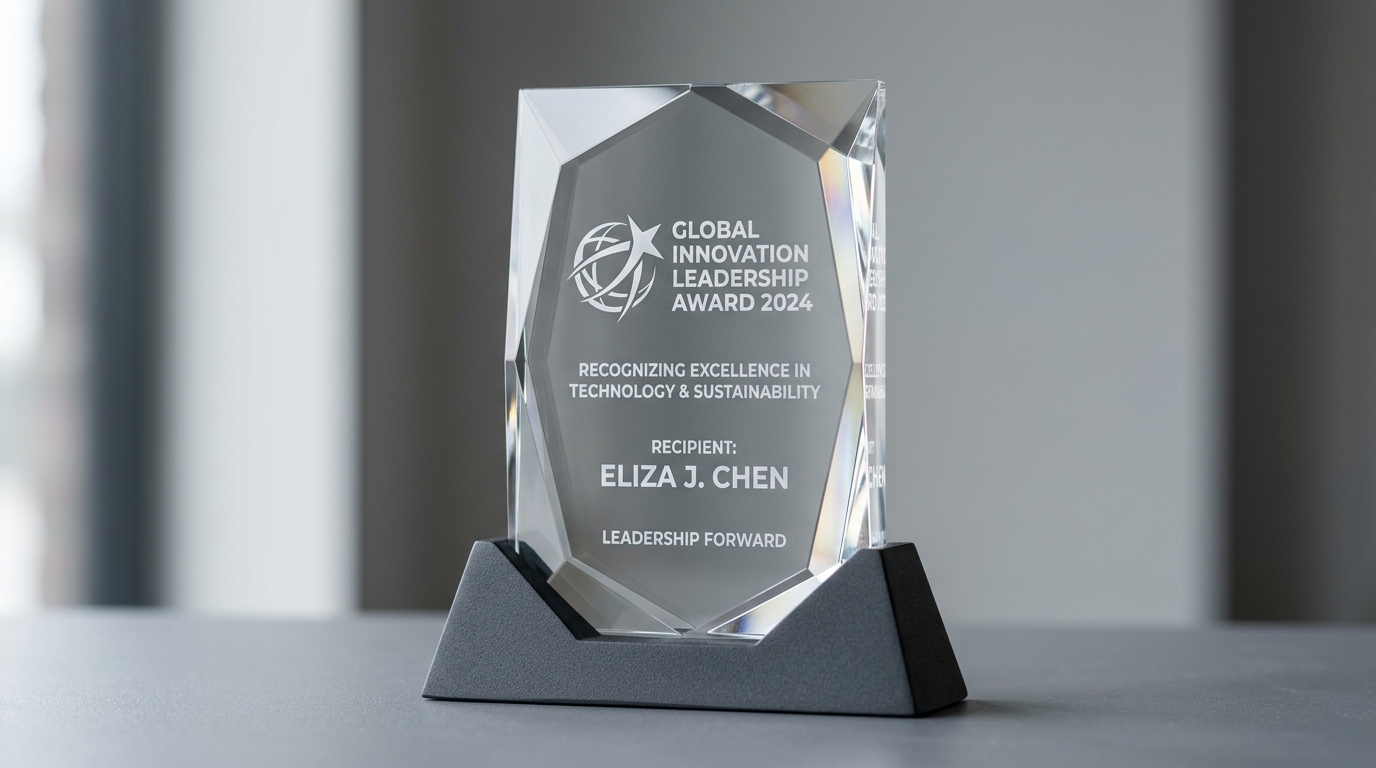

- W statuetkach, literach blokowych, akwarystyce oraz przeszkleniach laboratoriów chemicznych narażonych na działanie oparów związków organicznych.
5. Precyzyjna obróbka laserowa w PLEXIPOL
Od prototypu inżynieryjnego po wieloseryjne cięcie formatek z obu gatunków PMMA — usługa precyzyjnego cięcia laserowego tworzyw w PLEXIPOL gwarantuje dobór właściwego gatunku tworzywa do procesu technologicznego, eliminując ryzyko wad ukrytych i mikropęknięć w gotowych detalach.
Podsumowanie eksperta
Rozróżnienie GS i XT to elementarz inżynierii tworzyw:
- PMMA GS (wylewane) to materiał pierwszego wyboru do obróbki laserowej, frezowania, grawerowania i klejenia. Charakteryzuje się brakiem naprężeń i masą molową powyżej 10⁶ g/mol.
- PMMA XT (ekstrudowane) to materiał o perfekcyjnej tolerancji grubości, idealny do profili i prostych formatek płaskich, lecz wrażliwy na termiczne naprężenia cięcia.
- Dobór odpowiedniego gatunku (GS do cięcia laserem i skomplikowanych detali, XT do profili i kasetonów) eliminuje ryzyko pęknięć i deformacji materiału.
Najczęściej zadawane pytania (FAQ)
Jak w warunkach warsztatowych odróżnić płytę GS od XT bez dokumentacji hutniczej?
Najprostszym testem jest wykonanie próbnego graweru laserem CO2 lub próby wióra przy frezowaniu. Plexi wylewana (GS) daje pod laserem matowobiały, kredowy grawer, a przy frezowaniu tworzy suchy, sypki wiór. Płyty ekstrudowane (XT) grawerują się na szaro z lekko stopionym brzegiem, a przy frezowaniu na zbyt wysokich obrotach wiór ciągnie się i owija wokół frezu.
Czy plexi GS i XT można skleić ze sobą?
Tak. Do łączenia płyt o różnej strukturze rekomendowane są dwuskładnikowe kleje polimeryzacyjne na bazie metakrylanu metylu (np. ACRIFIX 190 / 2R). Agresywne kleje rozpuszczalnikowe (np. dichlorometan lub ACRIFIX 116) mogą wywoływać natychmiastowe mikropęknięcia po stronie wrażliwszej płyty XT z uwagi na nagromadzone w niej naprężenia wstępne.
Dlaczego krawędź plexi XT po cięciu laserem pęka po przetarciu denaturatem?
To klasyczny przykład zjawiska pękania naprężeniowego pod wpływem środowiska (ESC — Environmental Stress Cracking). Wiązka lasera wprowadza w strefie cięcia płyty XT ogromne naprężenia rozciągające. Cząsteczki alkoholu penetrują mikroprzestrzenie między krótkimi łańcuchami polimeru XT, drastycznie obniżając energię powierzchniową, co prowadzi do gwałtownego uwolnienia naprężeń w postaci tysięcy mikropęknięć.
